一、JY-23B電壓繼電器主要性能
   1、輔助電源：AC、DC、100~220V

   2、過載能力：交流回路允許長期接通1.2倍額定值。

   3、電壓整定范圍1~240V，40~440V，級差1V。

   4、功率消耗：

   a、交流回路功耗小于1VA(交流額定值100V時)

   b、直流回路功耗：見下表

   5、整定誤差

   a、整定值在1V-440V范圍內，整定平均誤差的絕對值不大于3%，平均誤差=(5次測量平均值-整定值)/整定值×100%。

   b、在基準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

   c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的4%。

   d、在輔助電壓80~110%變化范圍內，任一整定值整定誤差的絕對值應不大于4%。

   6、動作時間

   a、過電壓繼電器：1.2倍整定值的動作時間不大于25ms；2倍整定值的動作時間不大于20ms；

   b、低電壓繼電器：0.5倍整定值的動作時間不大于20m。

   7、返回系數

   a、過電壓繼電器返回系數為0.85~0.95；

   b、低電壓繼電器返回系數為1.02~1.12；

   8、返回時間：不大于27ms。

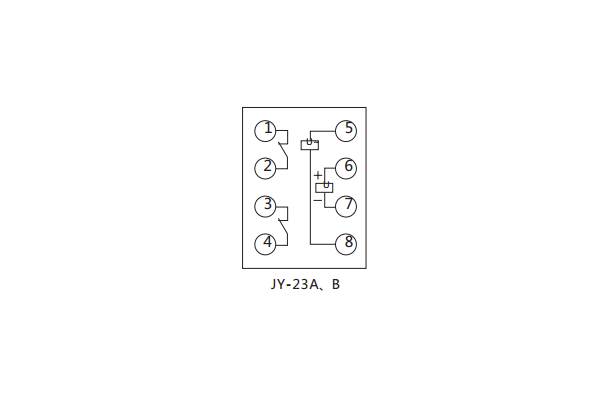

二、JY-23B電壓繼電器內部接線及外引接線圖（正視圖）

三、JY-23B電壓繼電器外形及開孔尺寸
