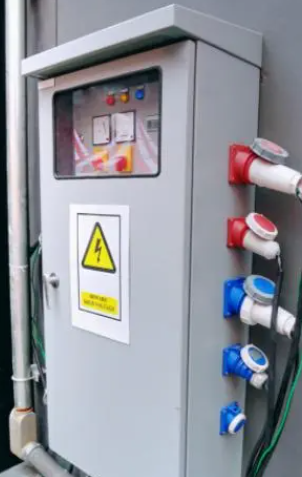

配電柜二次走線工藝過程

一、下線前的準備

1.仔細查看工程施工通知上的有關說明，一次系統圖上柜體結構，元件布置和材料明細表上元件型號以及對元件的要求。

2.對領用的號碼管應與圖紙進行核對，確認以后進行施工。

3.根據二次接線圖上注明的元件符號正確地找出電器元件。

二、下線

1.根據二次接線圖以及元件布置圖確定的走線方式，按電器元件接點間的實際位置量裁導線，套上號碼管。儀表室主干線一般選擇在儀表室邊框中央。對于各位置的繼電器，下線時，應注意繼電器安裝形式、高低。

2.對于配電柜后二次配線（如互感器線、行程開關線、照明接線等）在下線時，應注意柜體的寬度、深度，因柜體結構的不同，其走線方式不一樣。柜體二次配線下線時應注意不同柜型的布線方式、繼電器、接觸器等電器元件的安裝位置。3.接至電器元件或端子排上的元件在下線時應留有裕度，曲彎長度為50mm（包括電壓傳感器上的接線）。對于GG-1A配電柜，當端子采用B1型時，導線曲彎長度為85mm，采用JH1、D1型端子時，導線曲彎長度為95mm。

4.凡裝有帶電顯示裝置的高壓配電柜，高壓帶電顯示裝置的線束應單獨敷設，盡量不和其他二次線捆扎在一起。

5.KYN□-10、JYN□-10聯絡柜，當采用母線貫穿式互感器時，左聯柜互感器二次線束從柜體左側敷設，右聯時互感器二次線束從柜體右側敷設。帶電顯示裝置二次線則從相對應的另一側敷設。不穿線的過線孔用相應孔徑的橡膠圈將孔堵住。

6.柜體小母線根據用戶需要可選用φ60銅棒或絕緣導線制作。當采用絕緣導線時，合閘回路用截面為25mm2的多股導線，其它回路用截面為4mm2的導線。

配電柜走線的四大技巧

一、選址。低壓配電室的位置應靠近負荷中心，設置在塵埃少、腐蝕介質少、干燥和振動輕微的地方 ，并宜適當留有發展余地 ;

二、配電設備的布置。低壓配電室配電設備的布置必須遵循安全、可靠、適用和經濟等原則，并應便于安裝、操作、搬運、檢修、試驗和監測。位于同一室內的高壓電氣設備及低壓電氣設備間、成排布置的配電柜間都必須留有適當的距離和通道的出口。布置配電設備時應采取必要的安全措施，如有危險電位的裸帶電體應加遮護或置于 人的伸臂范圍之外。當采用遮護物和外罩有困難時 ，可采用阻擋物進行保護。

三、配電線路的布置應符合的條件：符合場所環境的特征;符合建筑物的特征;人與布線之間可接近的程度 ;由于短路可能出現的機電應力;在安裝期間或運行中布線可能遭受的其他應力和導線的自重

四、配電線路的布置應避免的外部環境的影響：應避免外部熱源產生熱效應的影響;應防止在使用過程中因水的侵入或因進入團體物而帶來的損害;應防止外部的機械性損害而帶來的影響; 在有大量灰塵的場所，應避免由于灰塵聚集在布線上所帶來的影響;應避免由于強烈日光輻射而帶來的損害。
