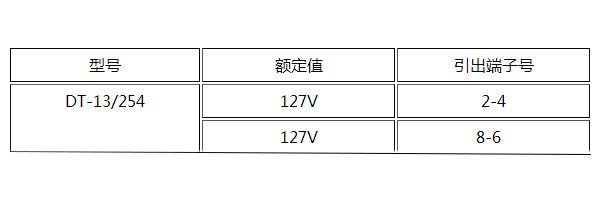

一、DT-13/254同步繼電器的額定值

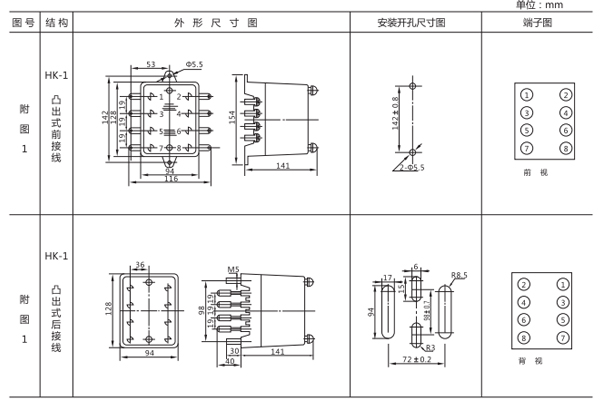

二、DT-13/254同步繼電器的安裝尺寸

DT-13采用HK-1殼體，如圖所示

三、DT-13/254同步繼電器的技術參數

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作;

1.返回系數:不大于0.8。

2.功率消耗:不大于3.5VA。

3.介質強度:導電部分對于非帯電金屬的介質強度耐受50Hz交流電,電壓2KV歷時1min。

4.觸點容量：當電壓為在220V以下電流在2A以下時. 在具有電感性負荷的直流電路(時間常數為5±0.75 ms)中觸點的斷開功率為50W;在交流電路中觸點的斷開功率為250VA。

四、DT-13/254同步繼電器的接線圖

五、DT-13/254同步繼電器的概述

同步繼電器系由電壓（流）互感器T1、T2整流濾波回路、電壓比較回路及出口回路等環節組成，裝在組合插件式殼體里。

兩個交流電壓（或電流）分別加于電壓（流）互感器T1、T2的一次繞組上，因其二次繞組反極性連接，當加在一次繞組上的兩電壓（或電流）同相時，在互感器二次所產生的電勢相抵消，二次輸出電壓等于零。（不平衡電壓不超過0.5V），比較器處于原始狀態（“–”端電位低于“＋”端電位，并輸出高電平），執行元件K不動作，當一次繞組上所加的兩電壓（或電流）不同相時，在互感器二次所產生的電勢就不能互相抵消，而產生電壓差，當電壓差值大于一定值（正端電壓）時，比較器翻轉，輸出低電平，執行元件K動作。

當任何一個輸入電壓（或電流）為零或很低時，情況和兩個電壓（或電流）不同相時相同，繼電器也應立即動作。

二次輸出電壓大小與一次輸入兩電壓（或電流）相位差及幅值有關，當幅值一定時相位差越大，二次輸出電壓也越大，反之則越小。
